Perfil electrificado y accesorios

Perfil de aluminio electrificado y accesorios para iluminación de carpetas

Perfil electrificado y accesorios

  Productos:

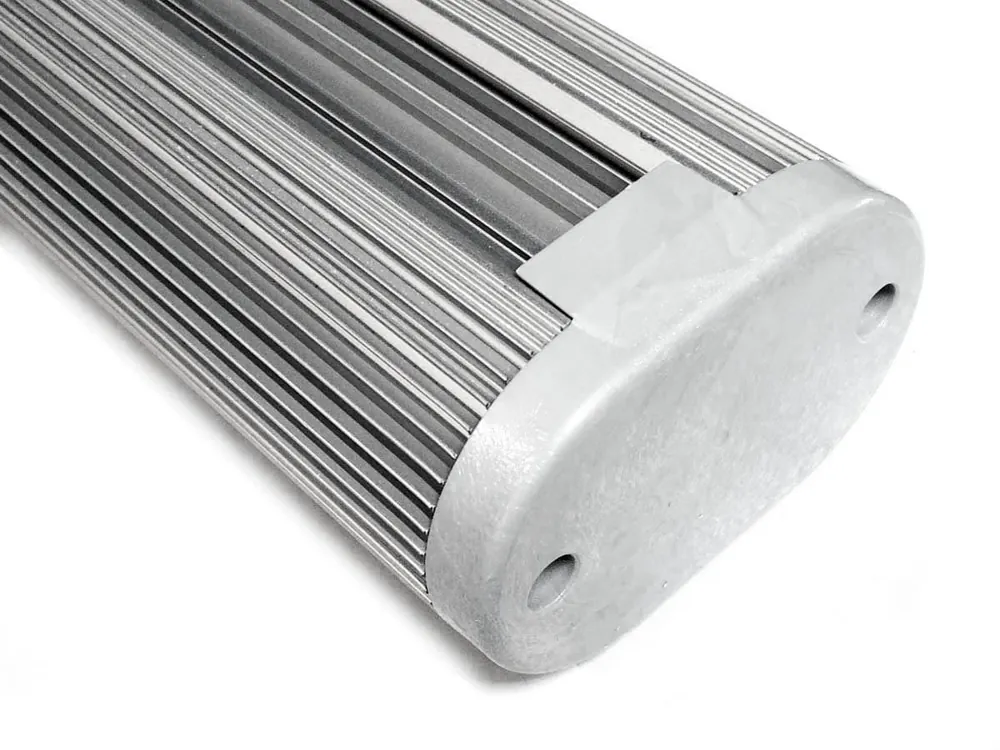

  • KWPE100: Perfil aluminio electrificado, suministro en barras de 1 o 2 metros, para fijación en techo, si la instalación es de largo superior a 2,5 mts, usar dos conectores iniciales.

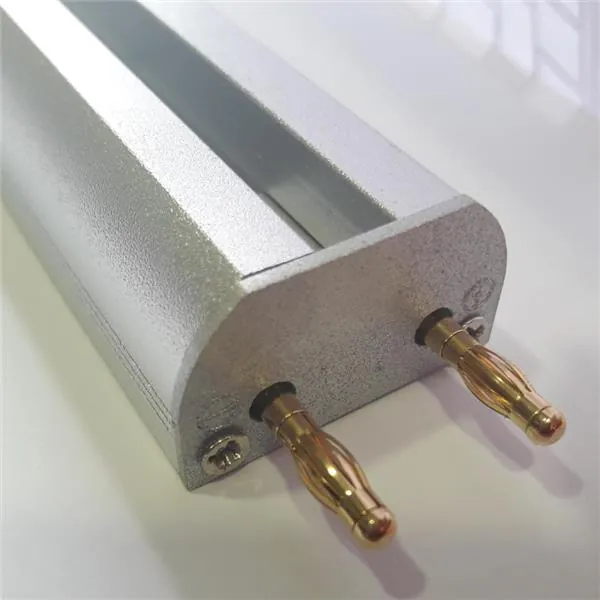

  • KWTPE: Terminal metalico electrificado para perfil KWPE100 con cable conector para conexión al transformador, instalaciones superiores a 300W, es aconsejable repartir la tensión usando dos terminales y dos transformadores.
  • KWTPE: Conector central para unir varios perfiles KWPE100 y transmitir la corriente entre ellos.
  • TAPAPE: Tapa final para perfil KWPE100 o para separación entre distintos tramos de perfil, instalación opcional.

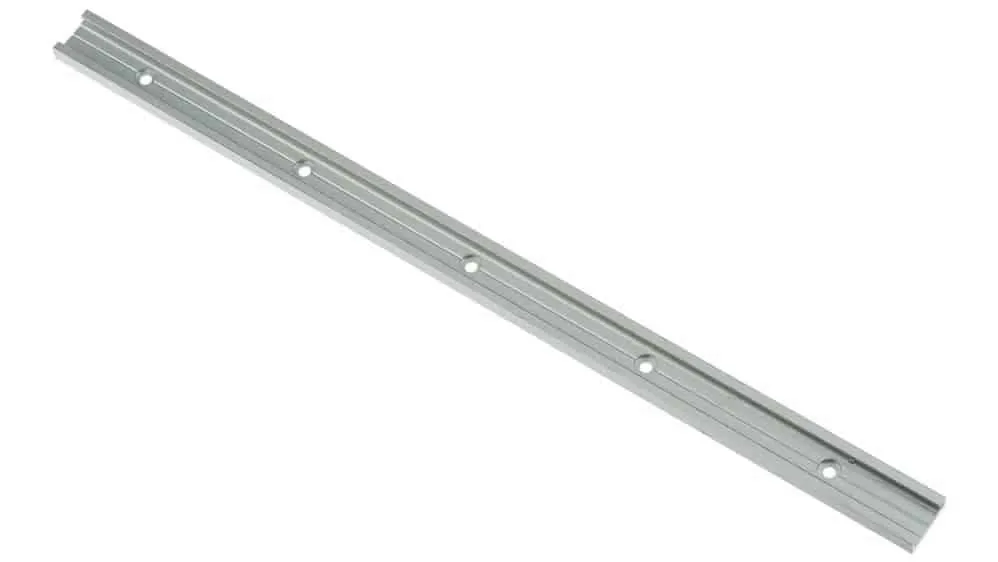

  • 5100: Carril de alumino anodizado plata mate para instalación inferior cuando se usa cable tensor, barra de 2 m.

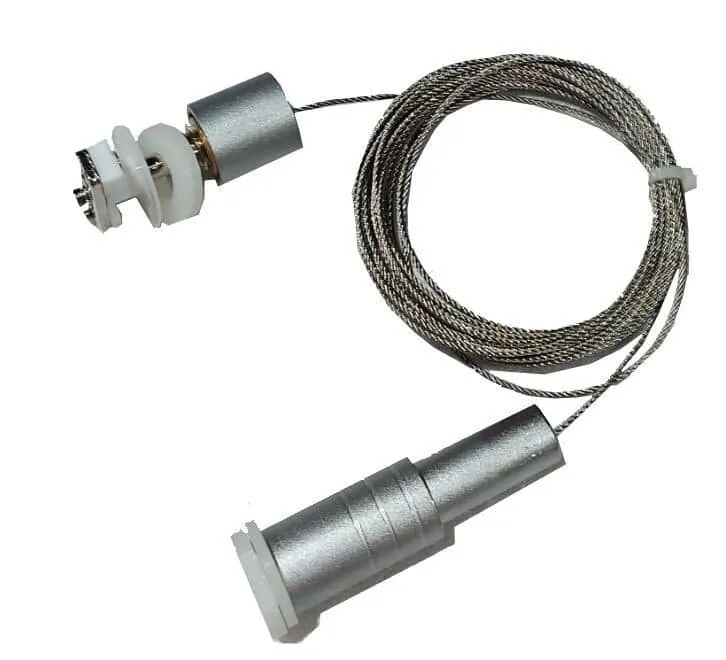

  • 1023E: Conjunto de dos cables de 4 mts para fijación a perfil electrificado KWPE100 superior y carril 5100 inferiór: Llevan en su parte inferior una pletina de plástico aislante para evitar cortocircuitos.
  • 1912E: Conjunto de dos cables suspendidos de 3 mts para fijación a perfil electrificado KWPE100 superior. Se usa para dejar las carpetas iluminadas suspendidas del carril superior.

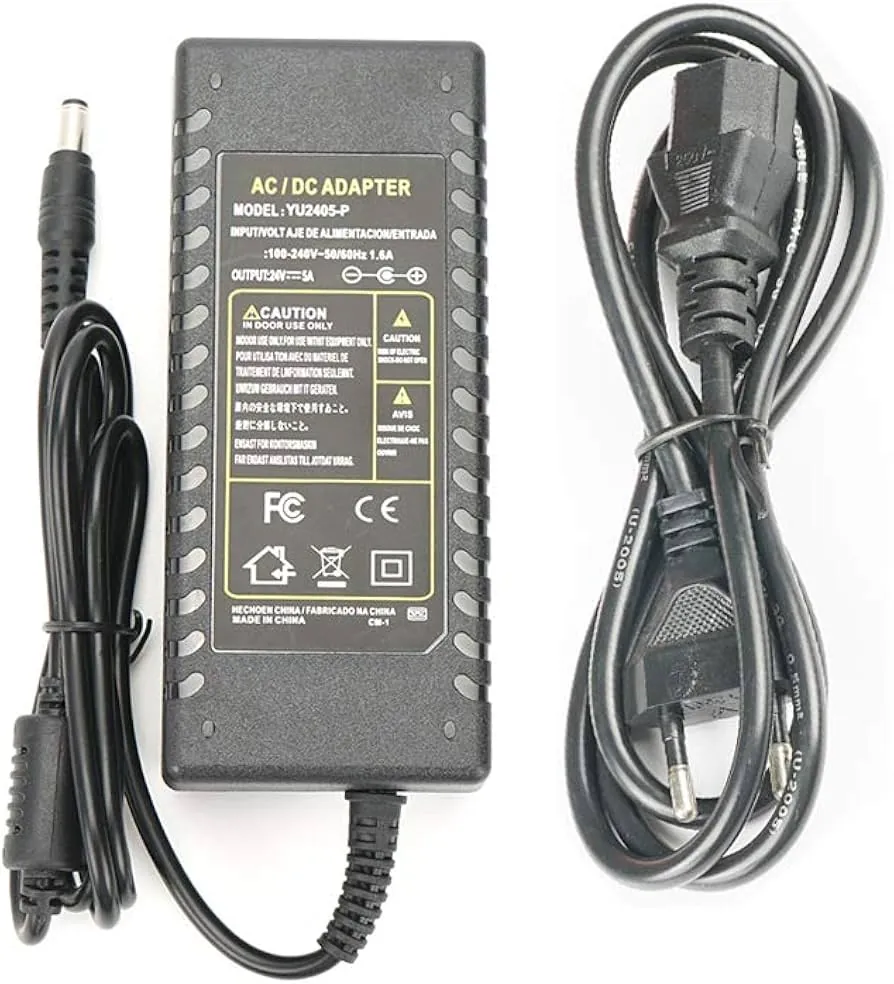

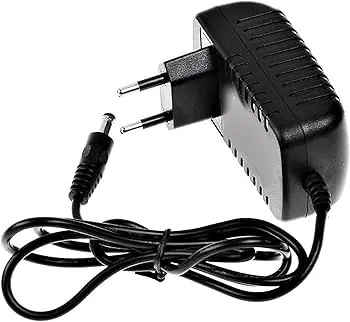

  • TR24/48W: Kit Transformador de 24 voltios con 2 amperios y 24W con cable de unión para KWCTPET.
  • TR24/96W: Kit Transformador de 24 voltios con 5 amperios y 36W con cable de unión para KWCTPET.
  • TR24/120W: Transformador de 24 voltios con 12.5 amperios y 120W con cable de union para KWCTPET.
  • TR24/250W: Transformador de 24 voltios con 20.5 amperios y 120W con cable de union para KWCTPET.
  • TR24/360W: Transformador de 24 voltios con 29 amperios y 360 W con cable de union para KWCTPET.
Pedir presupuesto → 981 10 97 10
Solicitar ficha técnica

Distribución para profesionales en A Coruña y Lugo · norte de Galicia. Te asesoramos y preparamos el pedido a medida.

Displays y expositoresCarpetas con luz

Descripción

  Productos:
  • KWPE100: Perfil aluminio electrificado, suministro en barras de 1 o 2 metros, para fijación en techo, si la instalación es de largo superior a 2,5 mts, usar dos conectores iniciales.
  • KWTPE: Terminal metalico electrificado para perfil KWPE100 con cable conector para conexión al transformador, instalaciones superiores a 300W, es aconsejable repartir la tensión usando dos terminales y dos transformadores.
  • KWTPE: Conector central para unir varios perfiles KWPE100 y transmitir la corriente entre ellos.
  • TAPAPE: Tapa final para perfil KWPE100 o para separación entre distintos tramos de perfil, instalación opcional.
  • 5100: Carril de alumino anodizado plata mate para instalación inferior cuando se usa cable tensor, barra de 2 m.
  • 1023E: Conjunto de dos cables de 4 mts para fijación a perfil electrificado KWPE100 superior y carril 5100 inferiór: Llevan en su parte inferior una pletina de plástico aislante para evitar cortocircuitos.
  • 1912E: Conjunto de dos cables suspendidos de 3 mts para fijación a perfil electrificado KWPE100 superior. Se usa para dejar las carpetas iluminadas suspendidas del carril superior.
  • TR24/48W: Kit Transformador de 24 voltios con 2 amperios y 24W con cable de unión para KWCTPET.
  • TR24/96W: Kit Transformador de 24 voltios con 5 amperios y 36W con cable de unión para KWCTPET.
  • TR24/120W: Transformador de 24 voltios con 12.5 amperios y 120W con cable de union para KWCTPET.
  • TR24/250W: Transformador de 24 voltios con 20.5 amperios y 120W con cable de union para KWCTPET.
  • TR24/360W: Transformador de 24 voltios con 29 amperios y 360 W con cable de union para KWCTPET.

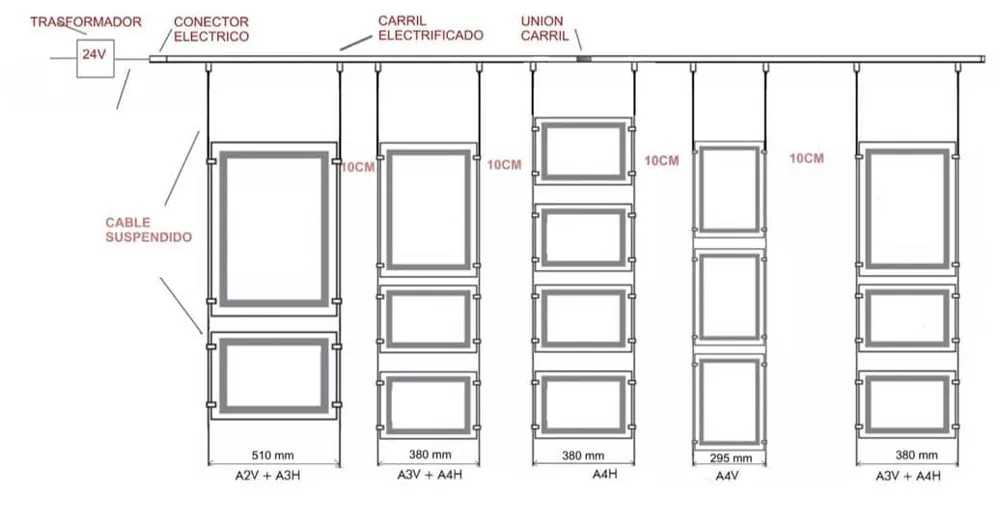

Guía de instalación perfil electrificado cable suspendido DDC carpeta 2 o 4 pinzas: Indispensable la separación mínima entre columnas será de 10 cm. Guía de instalación perfil electrificado cable tensado DDC carpeta 2 o 4 pinzas: Indispensable la separación mínima entre columnas será de 10 cm. Para calcular la potencia del transformador que necesitamos, deberemos multiplicar por 9 el número de carpetas de A4 y por 15 el de A3. La suma nos dará la cantidad mínima de potencia que necesitamos para nuestra instalación. Cuando la instalación se realiza con perfil electrificado, deberemos multiplicar por 9 el número de carpetas A4 y por 15 el A3 y el resultado se multiplica por 2. Ejemplo para un escaparate de 4 carpetas A4 más 3 de A3 con perfil electrificado. 4x9=36 x 2 = 72W + 3 x15=45 x 2 = 90W. Sería la suma de 72W + 90W por lo que se necesitaría al menos 162W. Tendríamos que usar un transformador de 250W, que es el inmediatamente superior. Si la suma supera los 350 W, se deberán colocar dos conectores iniciales y separar los tramos
